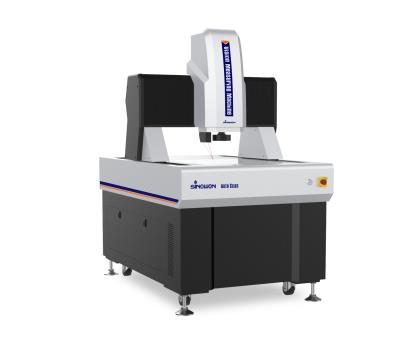

AutoScan應用非接觸激光傳感器，實現3D測量。能夠滿足一些需要非接觸測量需求，可以實現厚度，平面度測量和掃描測量。
產品特點：
2 移動橋式結構，測量工件固定不動；
2 四軸CNC全自動閉環控制，全自動測量；
2 大理石基座和橫梁，穩定可靠；
2 開放式光柵尺，分辨率0.1um，精度高，穩定性好；
2 精密直線導軌、研磨級滾珠螺桿和交流伺服電機，確保機臺運動系統定位精度的穩定性；
2 高分辨率彩色相機，滿足清晰觀察和穩定測量的需求；
2 6.5X高清晰光學鏡頭，自動變倍，一次像素校正即可；
2 程控式5環8區LED表面光源、透射平行LED輪廓光源系統，智能實現256級亮度調節；
2 配置非接觸激光傳感器，實現厚度，平面度等測量；
2 標配iMeasuring5.0全自動影像測量軟件，功能強，簡單易用；
2 可選配接觸式探針，同軸光等配置，也可根據要求進行客戶定制化設計。
技術參數:
產品名稱 | 激光掃描全自動影像測量儀 | |||||||||
型號 | AutoScan432 | AutoScan542 | AutoScan652 | AutoScan862 | ||||||
貨號# | 522-121 | 522-131 | 522-141 | 522-151 | ||||||
X-Y軸行程（mm） | 400x300mm | 500x400mm | 600x500mm | 800x600mm | ||||||
Z軸行程（mm） | 200mm | |||||||||
X/Y/Z3軸光柵尺（mm） | 開放式光柵尺，分辨率：0.1um | |||||||||
導向方式 | 精密直線導軌，雙軌雙滑塊導向 | |||||||||
操作方式 | 遙控手柄，鼠標操作，編程自動檢測 | |||||||||
測量精度* | XY軸：≤1.5+L/200(um) | |||||||||
Z軸：≤4+L/200(um) | ||||||||||
重復性 | ±2um | |||||||||
視頻系統** | 高清彩色專用工業200W 1/1.8"相機 | |||||||||
6.5X自動變倍鏡頭 | ||||||||||
光學放大倍數：0.7X-4.5X，視頻放大倍率：20X~129X（21”顯示器） | ||||||||||
視野大小(mm) （對角*水平*垂直） | 鏡頭倍率 | 0.7x | 1x | 2.0x | 3.0x | 4x | 4.5x | |||
1/1.8"CCD | 12.86x10.29x7.71 | 9.00x7.20x5.40 | 4.50x3.60x2.70 | 3.00x2.40x1.80 | 2.25x1.80x1.35 | 2.00x1.60x1.20 | ||||
光源 | 輪廓光 | LED平行輪廓光源 | ||||||||
表面光 | 5環8區0~255級連續可調 | |||||||||
軟件系統 | 標配iMeasuring 5.0全自動影像測量軟件 | |||||||||
機臺承載 | 30Kg | |||||||||
工作環境 | 溫度20℃±1℃，溫度變化<1℃/hr,濕度30~80%,振動<0.002g,低于15Hz | |||||||||
電源 | 220V/50Hz/10A | |||||||||
外形尺寸 | 1160x800x1650mm | 1450x950x1650mm | 1600x1050x1650mm | 2000x1200x1650mm | ||||||
包裝尺寸 | 1380x1170x1910mm | 1690x1300x2000mm | 1800x1400x2000mm | 2300x1700x2000mm | ||||||
重量 | 650Kg | 780Kg | 1380Kg | 2000Kg | ||||||
標準配置：
產品名稱 | 產品貨號# | 產品名稱 | 產品貨號# |
測量軟件 | IM 5.0 | 自動變倍鏡頭+同軸光 | 421-151 |
運動控制器 | 526-111 | 5環8區LED光源 | 425-141 |
0.1um開放式光柵尺 | 581-201 | 透射平行LED冷光源 | 425-131 |
防塵罩 | 521-911 | 1/1.8”彩色相機 | 484-123 |
加密狗 | 581-451 | 數據線 | 581-931 |
光學校準板 | 581-801 | 視頻線 | 581-941 |
激光傳感器 | 581-361 | 電腦桌 | 581-971 |
操作手柄 | 581-871 | 電腦及顯示器 | 581-971 |
合格證、保修卡 | 說明書、裝箱單 | ------- |
可選配置：
產品名稱 | 產品貨號# | 產品名稱 | 產品貨號# |
塊規 | 581-811 | 手動變倍鏡頭+同軸光 | 421-121 |
MCP探針 | 581-721 | 1/2.9”彩色相機 | 484-131 |
2X附加物鏡 | 423-200 | 0.5X附加物鏡 | 423-050 |
自動變倍鏡頭 | 421-131 | 4環8區LED光源 | 425-121 |
0.5um開放式光柵尺 | 581-211 | 全自動測量軟件 | IM 4.1/4.2 |
